    Fully Automatic Wave Soldering Machine , Hot Air Style Small Dip Soldering Machine

    Ask Lasest Price
    Brand Name : JAGUAR
    Model Number : N450
    Certification : CE ISO
    Price : Negotiation
    Payment Terms : T/T, L/C, D/A, D/P, Western Union, MoneyGram
    Supply Ability : 30 Sets/month
    Delivery Time : 3-7days
    • Product Details
    • Company Profile

    Fully Automatic Wave Soldering Machine , Hot Air Style Small Dip Soldering Machine

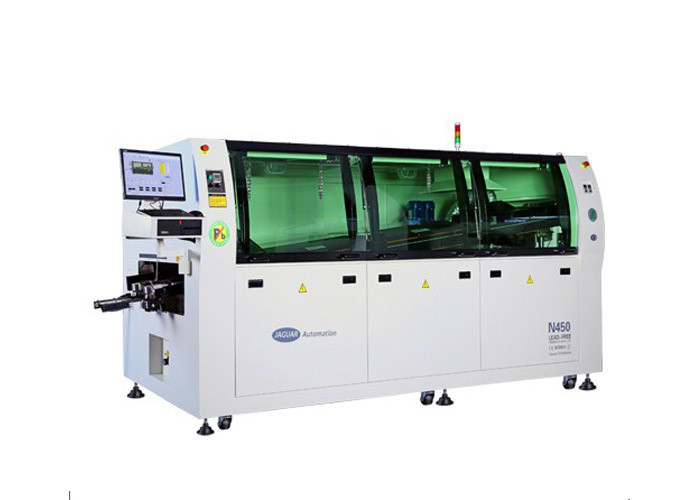

    Fully Automatic Jaguar Dual Wave Soldering Machine N450


    Quick Details:

    ModelN450N350N300N250N200
    PCB widthMax350mmMax350mmMax300mmMax250mmMax250mm
    Flux capacity6.5L6.5L6.5L6.5L6.5L
    Preheating length2000mm1600mm1450mm800mm500mm
    Number of preheatiing zones43321
    Running power8-10kw6-8kw5-7kw5-7kw4-7kw
    General power25kw20kw19kw9-11kw9-11kw
    Solder volume420kg320kg280kg220kg180kg

    Fully Automatic Wave Soldering Machine , Hot Air Style Small Dip Soldering Machine

    Specification:


    ModelNo.JAGUARN450
    Numberof heatingzones4
    Lengthof heatingzones2000mm
    Total/steady consumption30KW/8-11KW
    Airsupply0.5MPa
    PreheatingstyleHot air
    Preheatingconsumption220V8KW
    ControlmethodPC+PLC
    Rangeoftemp.setpointRoom temperature---300ºC
    PreheatingtimeAbout10-15mins forsetting150ºC
    SolderApplicationLead-free/Sn-Pb
    Solderpotcapacity420KG
    Solderpottemperature300ºC
    SolderpotmaterialCast Iron Ceramic Coating/TA1 Titanium/316 Stainless Steel
    Heater consumption380V8KW
    Soldertemp. controlmethodPID+SSR
    Wavemotor consumption1KW220V
    Waveheight ControlInverter
    Solder melting timeAbout180mins forsetting250ºC
    PCBwidth30-350mm
    ProductclearanceTop120mm(option160mm)Bottom15mm
    Conveyor speed0-2000mm/min
    Process height750+/-20mm
    Conveyor directionL→R (R→Loptional)
    Conveyor Inclination4-7º
    Process widthadjustmentManual
    UPSOption
    NitrogenstructureOption
    Fluxpressure/capacity3-5bar/6.5L
    Weight1600KG
    PowerRequirement3P5W,380/220V50Hz63A
    Dimensions4500(L)*1420(W)*1750(H)

    Produnct description

    Wave Soldering

    1) Jaguar Top-350 Series Designed for Higher Requirement products, Nitrogen operation is available.

    2) Jaguar N450/N350 Series Widely used in varies product fields, such as Home Appliances, Multimedia, Power Supply & etc….

    3) Jaguar N300 Series Suitable for loose demand but high throughput products, such as Consumable Electronic Devices.

    4) Jaguar N250/N200 Series Especially suitable for R&D Pilot Run, Experimental Use, as far as current Lead contented process application & etc….

    Fully Automatic Wave Soldering Machine , Hot Air Style Small Dip Soldering MachineFully Automatic Wave Soldering Machine , Hot Air Style Small Dip Soldering MachineFully Automatic Wave Soldering Machine , Hot Air Style Small Dip Soldering Machine


    Jaguar N350/N450 Series:

    1) Long 3/4 Sections Pre-heat Passage Up To 1600mm & 2000mm respectively

    2) Hot air style pre-heater

    3) Process Width in 350mm

    4) Pneumatic/Step motor driven Spray Fluxer

    5) 320/420kg Cast Iron Ceramic Coating/Titanium/316 Stainless steel solder pot.
